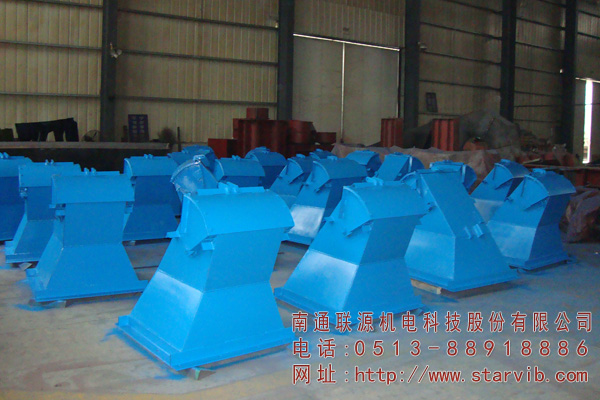

電、氣動弧門卸料器簡介
D(Q)HM電、氣動弧門卸料器廣泛應用于水電工程砂石混凝土系統，用于將砂石向皮帶機放料及成品裝車，也廣泛應用于水泥建材，化工，礦山等行業中，對小塊物料及顆粒物料的放料。電、氣動弧門卸料器技術參數
型號說明

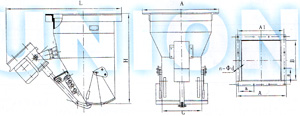

外形尺寸圖
安裝尺寸表
型號 | A | A1 | BxB | C | L | H | a | N-φd |
D(Q)HM600x600 | 776 | 720 | 600x600 | 400 | 1172 | 850 | 240 | 12-φ18 |
D(Q)HM700x700 | 896 | 810 | 700x700 | 500 | 1300 | 970 | 270 | 12-φ22 |
D(Q)HM800x800 | 996 | 930 | 800x800 | 600 | 1450 | 1150 | 310 | 12-φ22 |
D(Q)HM1000x1000 | 1196 | 1120 | 1000x1000 | 800 | 1700 | 1520 | 280 | 16-φ22 |
注：

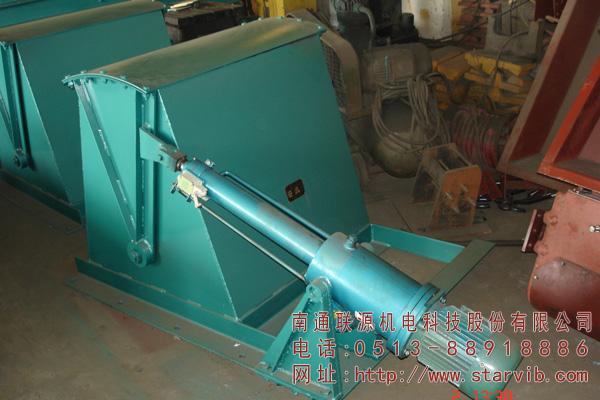

1、D(Q)HM電、氣動弧門卸料器的執行元件除電動推桿，氣缸外，還可以應用電液推桿。特殊可設計成手動型。
2、因執行元件不同，尺寸L有所不同。
